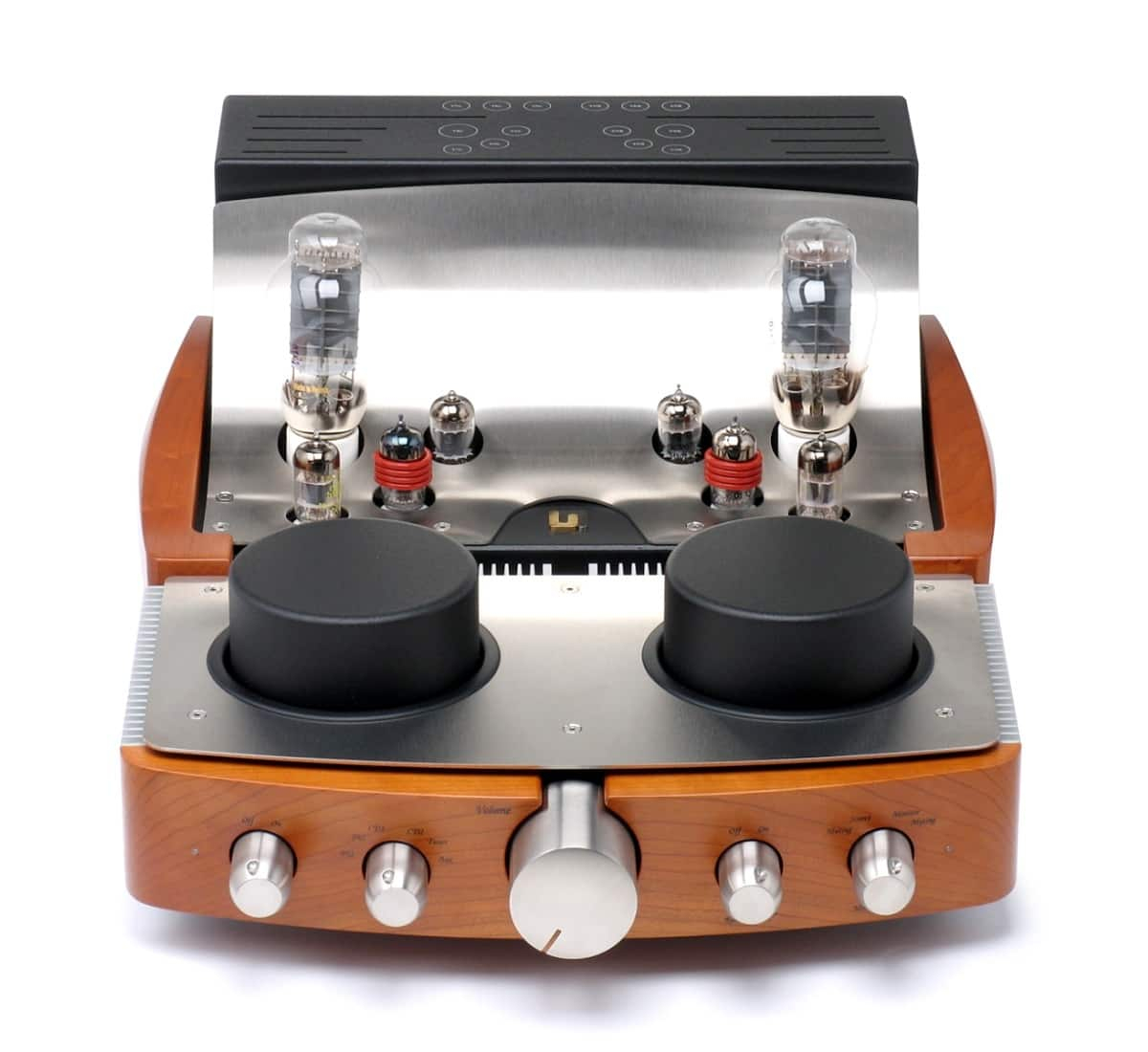

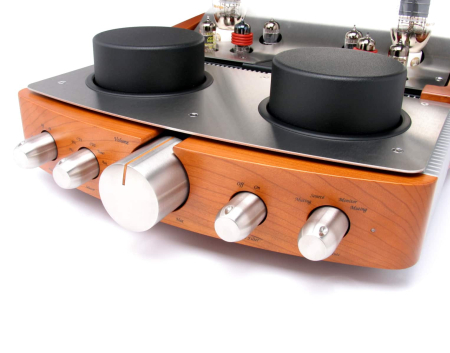

UNISON RESEARCH REFERENCE PRE
Preamplificator stereo cu tuburi dual mono clasa 'A'.

Descriere:

Mulți clienți ai Unison Research și-au exprimat dorința de a avea un amplificator de putere complet cu tuburi, clasa A, cu o putere de ieșire semnificativ mai mare decât orice produs Unison anterior. Pentru a satisface această cerere, echipa de design Unison Research a creat un amplificator monobloc cu un singur capăt, capabil să ofere 80 de wați în clasa A pură. Acest produs a devenit primul dintr-o nouă linie care întruchipează toată experiența în proiectarea amplificatoarelor cu valve dobândită de-a lungul anilor; seria Reference.

După finalizarea proiectului amplificatorului de putere, a fost adăugat un preamplificator de calitate și performanță similare, pe deplin demn de inclus în seria Reference: Reference PRE.

De la început s-a decis crearea unui circuit fără compromisuri. Configurație dual mono, șasiu triplu pentru a oferi o separare completă a etapei de alimentare de etapele de linie și phono. Comutare de intrare prin relee cu două etape pentru a elimina orice posibilă diafonie. Și un design estetic și o grijă la detalii demne de cel mai bun produs Unison Research.

Pe scurt, caracteristicile preamplificatorului sunt următoarele: etajul de ieșire folosește un tub de 300B și este capabil să furnizeze o tensiune de ieșire nedistorsionată de 25V pe o lățime de bandă care se extinde până la peste 100kHz. Controlul volumului este un model ALPS de înaltă calitate din seria HQPro-for Audio, o unitate cu adevărat excelentă de la producătorul preferat de Unison Research încă de la început.

Toate sursele de alimentare sunt stabilizate prin circuite MOSFET de putere de înaltă tensiune izolate, cu stabilizare în serie pentru etajul de ieșire și stabilizare dublă în serie/paralel pentru etajele de linie și phono. Redresarea se face prin diode ultra-rapide și stabilizare în serie pentru circuitele de încălzire a valvelor (filamente).

Întregul amplificator folosește nu mai puțin de 18 triode de semnal și 2 triode de putere de 300B.

Încă de la început, acest proiect s-a dovedit a fi o mare provocare pentru echipa de design Unison Research și abia după un număr mare de teste cu configurații diferite a fost aleasă în cele din urmă topologia finală a circuitului pentru Pre.

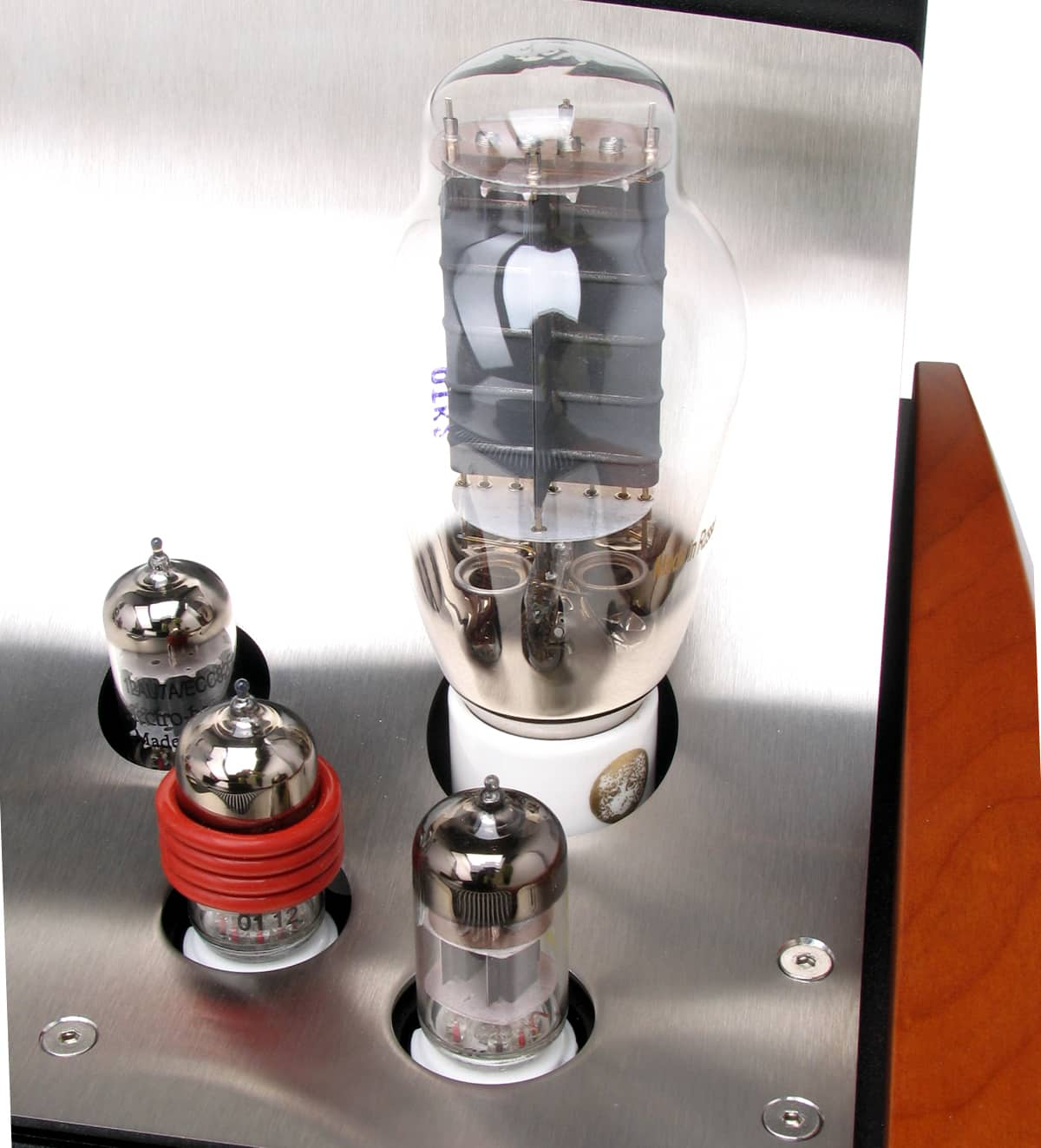

Prima care a fost definită a fost structura amplificatorului de nivel de linie. Etajul de intrare folosește o triodă 6C45P, o valvă remarcabilă pentru caracteristicile sale de zgomot redus. Aceasta este urmată de un etaj de driver care folosește o triodă dublă ECC83. Cele două triode sunt conectate în paralel pentru a oferi cantitatea corectă de câștig pentru etaj și o impedanță de ieșire suficient de mică pentru o bună transmitere a semnalului către etajul următor. Etajul final constă dintr-un catod follower, care permite o impedanță de ieșire deosebit de mică și este realizat, așa cum s-a menționat mai sus, cu un 300B, o valvă renumită pentru performanțele sale extrem de apreciate în amplificarea audio.

300B este bine cunoscut de echipa Unison și a fost utilizat cu rezultate bune în modele precum SMART 300B și extrem de originalul PALLADIO, ambele fiind amplificatoare de putere. În acest caz, utilizarea modelului 300B se face în etajul de ieșire al preamplificatorului, o soluție extrem de neobișnuită, dar fructuoasă. Utilizarea sa asigură obținerea unei excelente capacități de acționare și a unei liniarități a preamplificatorului.

După ce s-a decis structura etapei de amplificare, următorul pas a fost definirea unei etape de alimentare adecvate. Alegerea finală a căzut asupra unei prime etape cu stabilizare serie pentru etapa de putere și a unei a doua etape de reglare de tip paralel pentru etapele de amplificare. Sursa de alimentare are o baterie de stocare a energiei formată din 4 condensatoare în paralel pentru a reduce impedanța parazitară de înaltă frecvență în alimentare.

Tensiunea filamentului este, de asemenea, de curent continuu și este stabilizată cu regulatoare adecvate. Redresarea se realizează prin intermediul diodelor Shottky într-un pachet dual, care oferă un nivel mult mai scăzut de perturbații de comutare în comparație cu rectificarea normală. Această soluție este deosebit de utilă în zone sensibile, cum ar fi catozii triodelor.

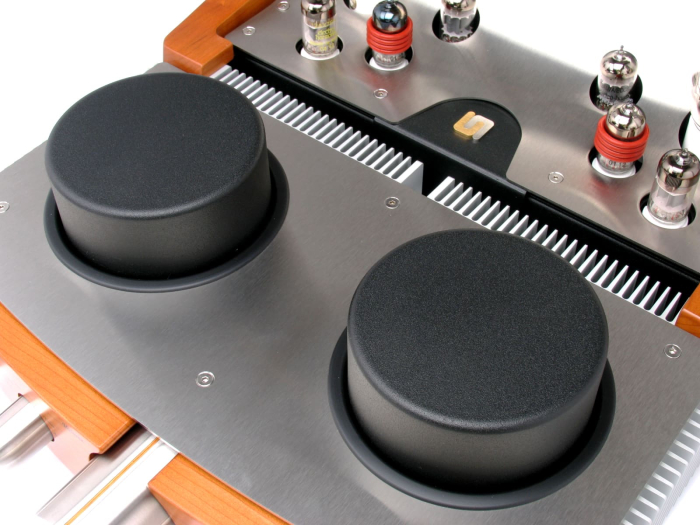

Decizia de a adera la o structură dual-mono a necesitat în mod natural dublarea întregului sistem de alimentare, inclusiv utilizarea a două transformatoare independente, care sunt, prin urmare, mai mult decât capabile să îndeplinească orice cerință practică în utilizare. Fiecare transformator este realizat conform criteriilor stricte Unison Research, cu nu mai puțin de 8 secundare independente.
Etajul phono, care va fi descris mai târziu, este prevăzut cu o sursă de alimentare în două etape și este complet independent de sursa de alimentare prevăzută pentru etajul de linie. Pentru acest etaj, de fapt, a fost adoptată o soluție care include înfășurări secundare, circuite de rectificare și filtrare cu stabilizare în două etape și este complet separată de restul amplificatorului.

Fiecare etaj de reglare a tensiunii utilizează unul sau mai mulți MOSFET de putere și este capabil să elimine complet orice componentă de curent alternativ reziduală prezentă în circuitul de rectificare într-un mod mai eficient decât cel care poate fi realizat printr-un filtru inductiv chiar și de valoare foarte mare.

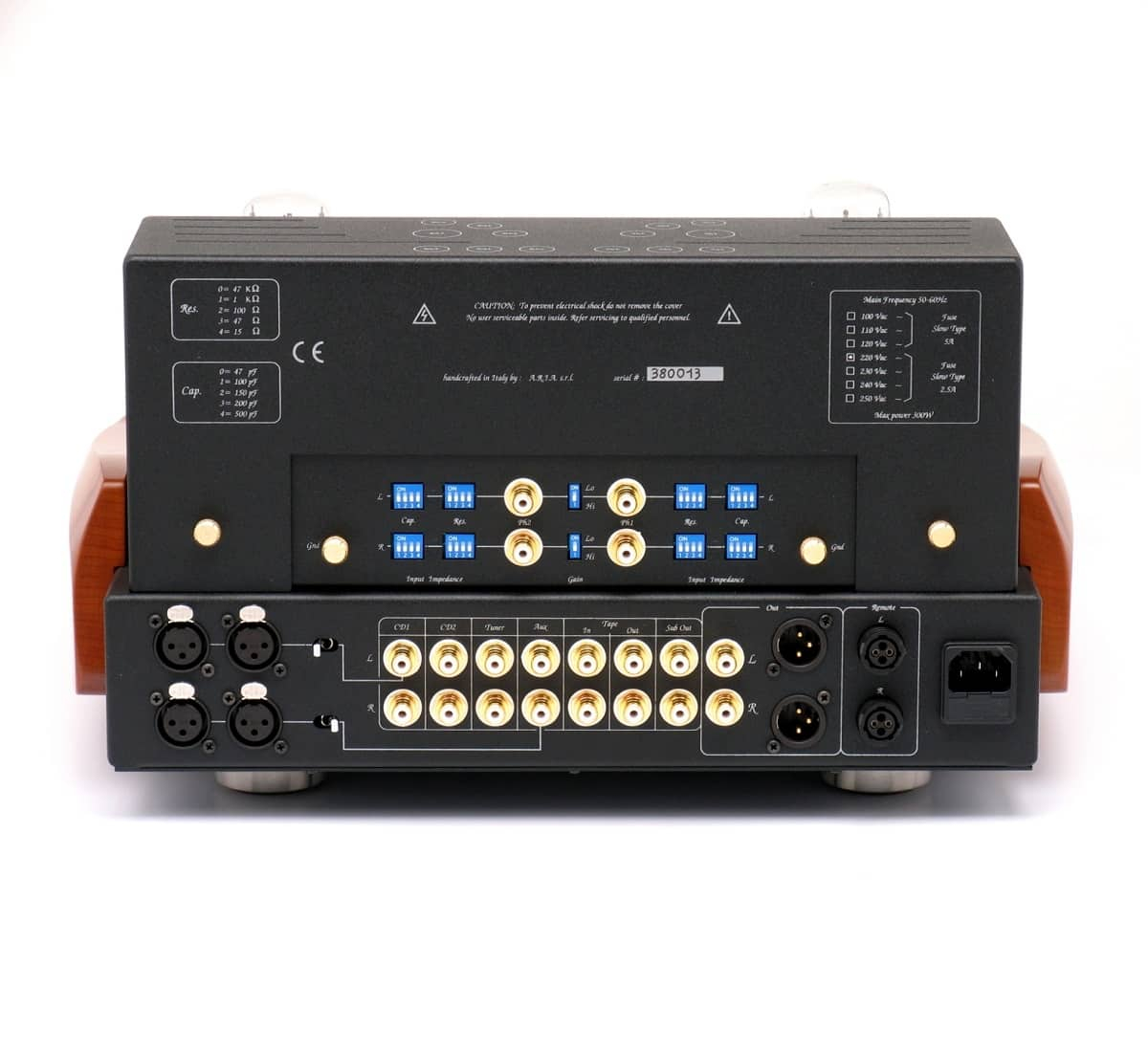

Terminalele de intrare și ieșire sunt RCA phono cu suprafață de contact placată cu aur pentru a asigura o conexiune lungă și fiabilă. Conectarea ambelor intrări și ieșiri în mod echilibrat este posibilă și prin cuplare cu transformator.

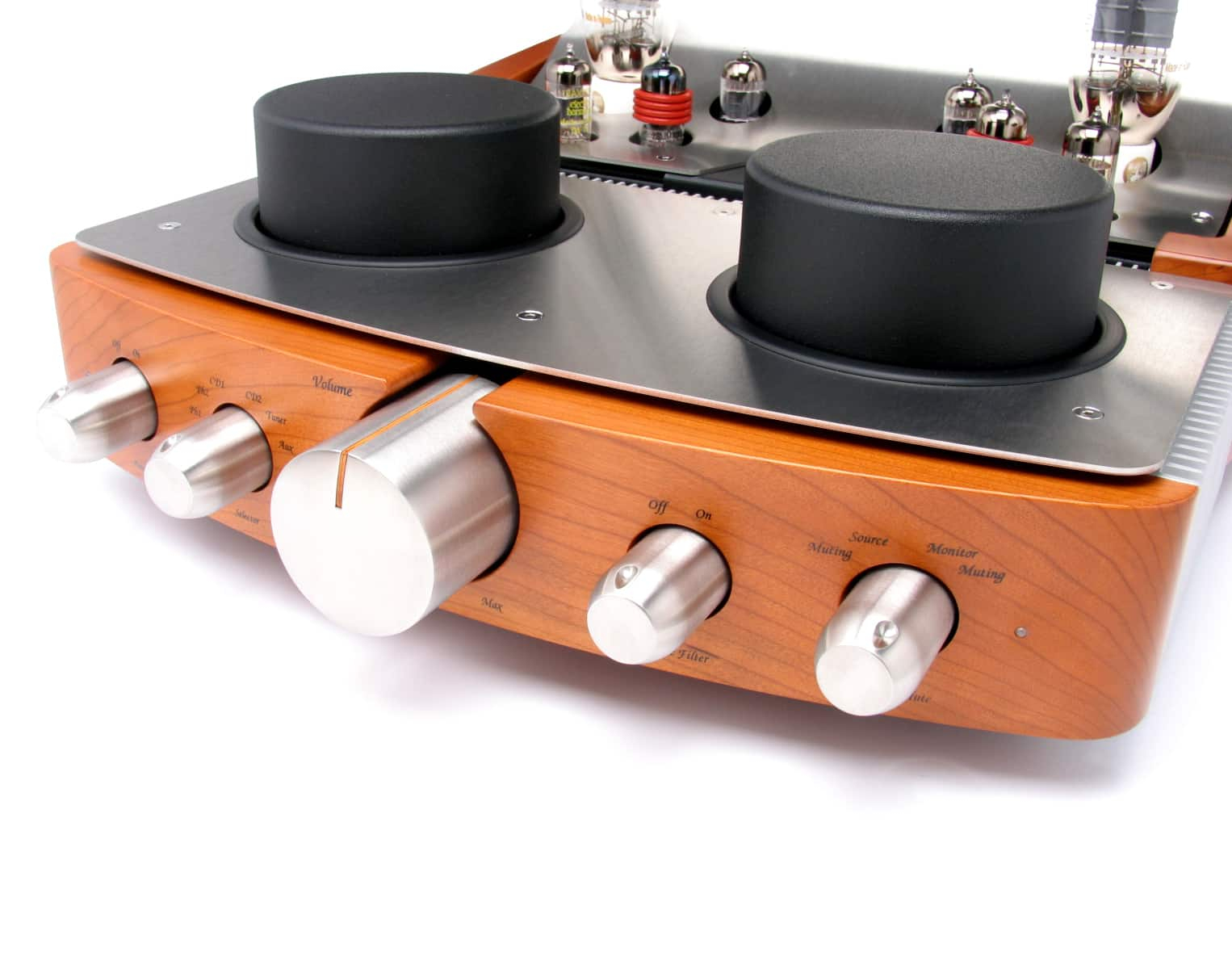

Sunt furnizate ieșiri atât pentru bandă, cât și pentru subwoofer, ultimul semnal fiind preluat de la potențiometru pentru conectarea la o unitate externă. Atât ieșirile pentru bandă, cât și pentru subwoofer sunt tamponate prin intermediul unui etaj catodic constând dintr-un ECC82 cu triodă dublă. Este prevăzută și funcția de monitorizare a benzii, la fel ca și funcția Mute și posibilitatea de a introduce un filtru Rumble pentru intrarea phono.

Etajul de comutare a intrării este plasat pe un circuit amplasat imediat adiacent intrărilor, astfel încât să se minimizeze căile semnalului. Este alcătuit din relee de înaltă calitate, etanșate ermetic, cu contacte aurite, pentru a asigura o durată lungă și fiabilă de viață. Fiecare intrare este prevăzută cu comutare a ambilor poli (semnal și masă/cald și rece). În acest fel, doar componenta sursă selectată este conectată electric la preamplificator, prin urmare, se elimină orice posibilitate de bucle de împământare legate de cablu între diferite componente.
Mai mult, în selecția intrării, se utilizează un releu cu două niveluri care reduce diafonia practic la valoarea zero. De fapt, liniile de intrare neutilizate sunt comutate pe masa de referință a semnalului.

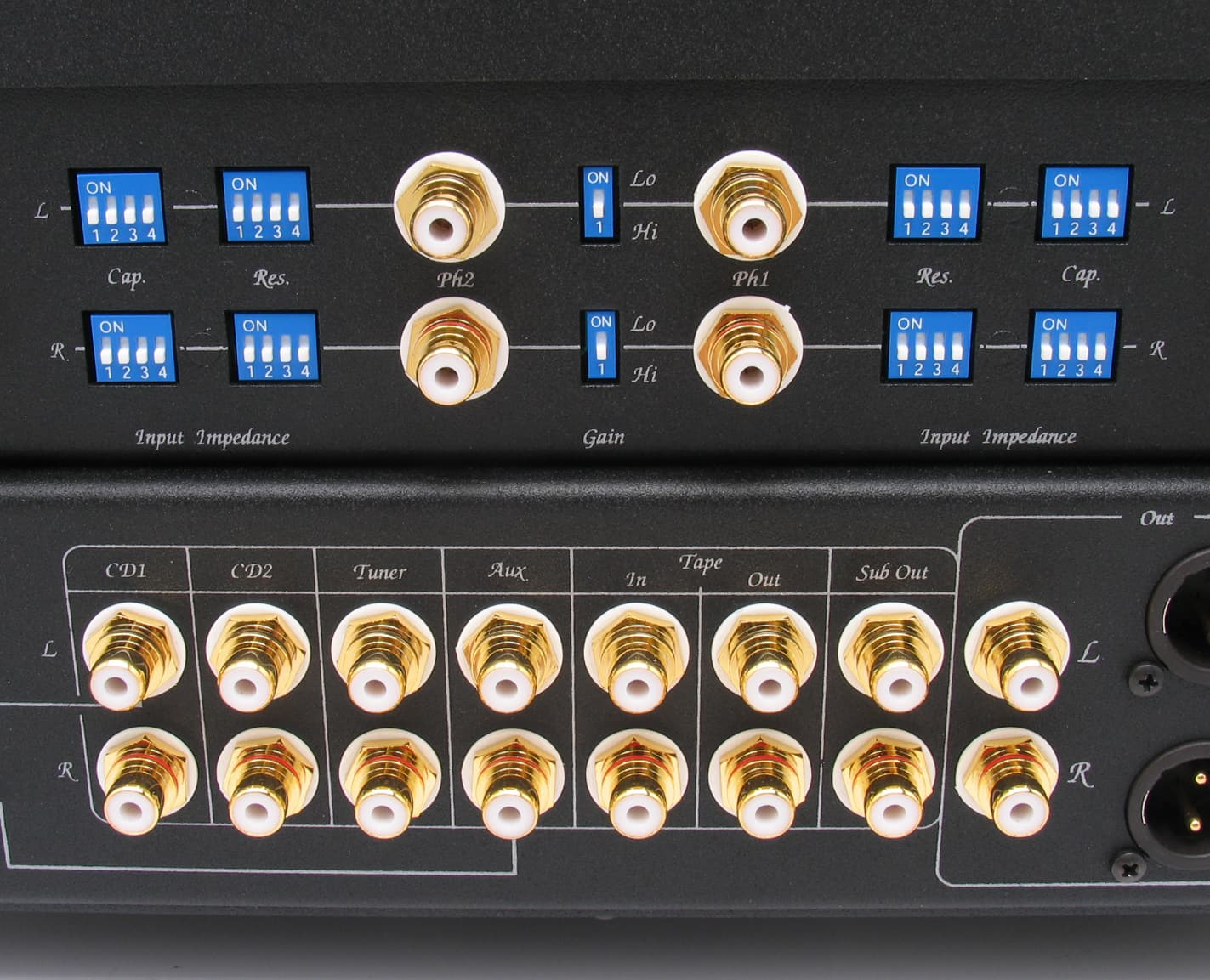

Etajul phono este proiectat să fie complet independent de restul preamplificatorului și este găzduit într-o parte separată a carcasei. Sunt furnizate două intrări, comutabile prin relee, iar valoarea câștigului poate fi setată independent pentru fiecare. De asemenea, este posibil să se selecteze impedanța de intrare și sarcina independent pentru fiecare intrare, utilizând patru valori nominale de rezistență și patru valori de capacitate pentru un total de șaisprezece combinații posibile.

Designul etajului phono se bazează pe o triodă 6C45P urmată de un filtru RIAA complet pasiv. Semnalul trece apoi la un al doilea etaj de triodă folosind un alt 6C45P. Ca și în etajul de linie, au fost alese două triode cu zgomot redus. Un alt etaj de amplificare folosind un ECC83 și, în final, un catod follower folosind a doua triodă a ECC83 completează configurația etajului phono.

Așa cum am menționat mai sus, sursele de alimentare pentru anod și filament sunt complet separate de celelalte etape de alimentare ale preamplificatorului. Ambele surse sunt stabilizate. În special, tensiunea anodică este prevăzută cu un sistem dublu de stabilizare. Primul stabilizator, de tip serie, produce o tensiune reglată în raport cu semnalul de referință. Un al doilea stabilizator, de tip paralel, garantează o tensiune constantă în apropierea etapei de amplificare. O impedanță adecvată plasată între cele două etape de stabilizare garantează că curentul care circulă între cele două etape va fi absolut constant atât pentru partea pozitivă, cât și pentru conexiunea de referință. Aceasta înseamnă că închiderea curentului semnalului are loc numai în interiorul etapei, fără a afecta prima etapă de stabilizare. Prin urmare, etapa de amplificare funcționează ca și cum ar fi separată de restul circuitului și, prin urmare, nu este afectată de perturbațiile acesteia.


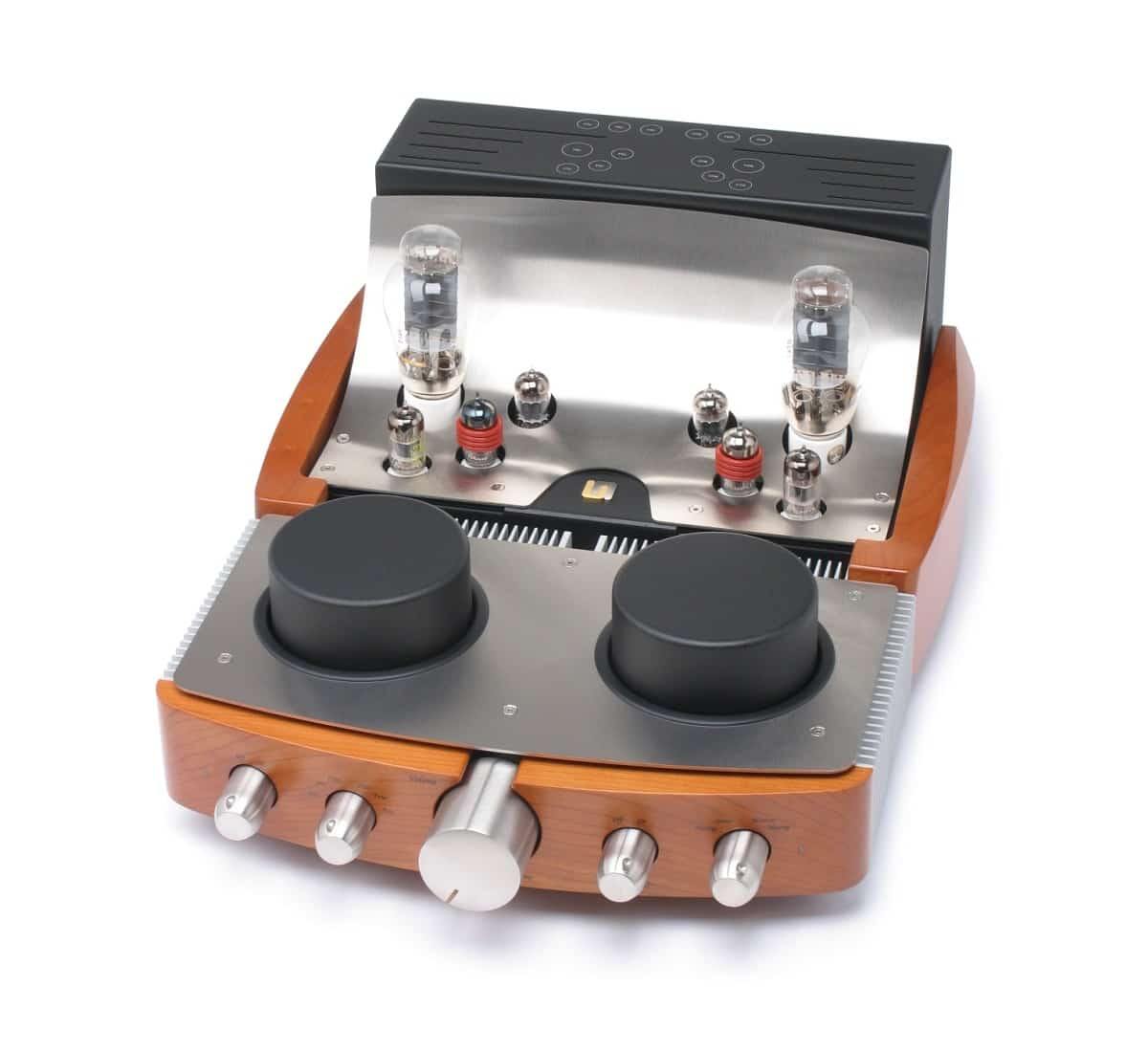

Multe alte detalii au fost luate în considerare în acest proiect. De exemplu, s-a acordat o atenție deosebită conexiunilor interne pentru a evita buclele de împământare. Conexiunile de semnal sunt lipite, în loc să se utilizeze conectori detașabili. Șasiul este alcătuit din trei secțiuni separate, dar unite între ele. Secțiunea frontală conține întregul sistem de alimentare. Secțiunea din mijloc conține amplificarea liniei, iar secțiunea superioară găzduiește etajul phono. Prin urmare, fiecare secțiune funcționează separat de celelalte, dar fără a fi nevoie de (și posibile probleme cu) conexiuni externe, care sunt, desigur, necesare atunci când șasiurile amplificatoarelor sunt separate fizic.

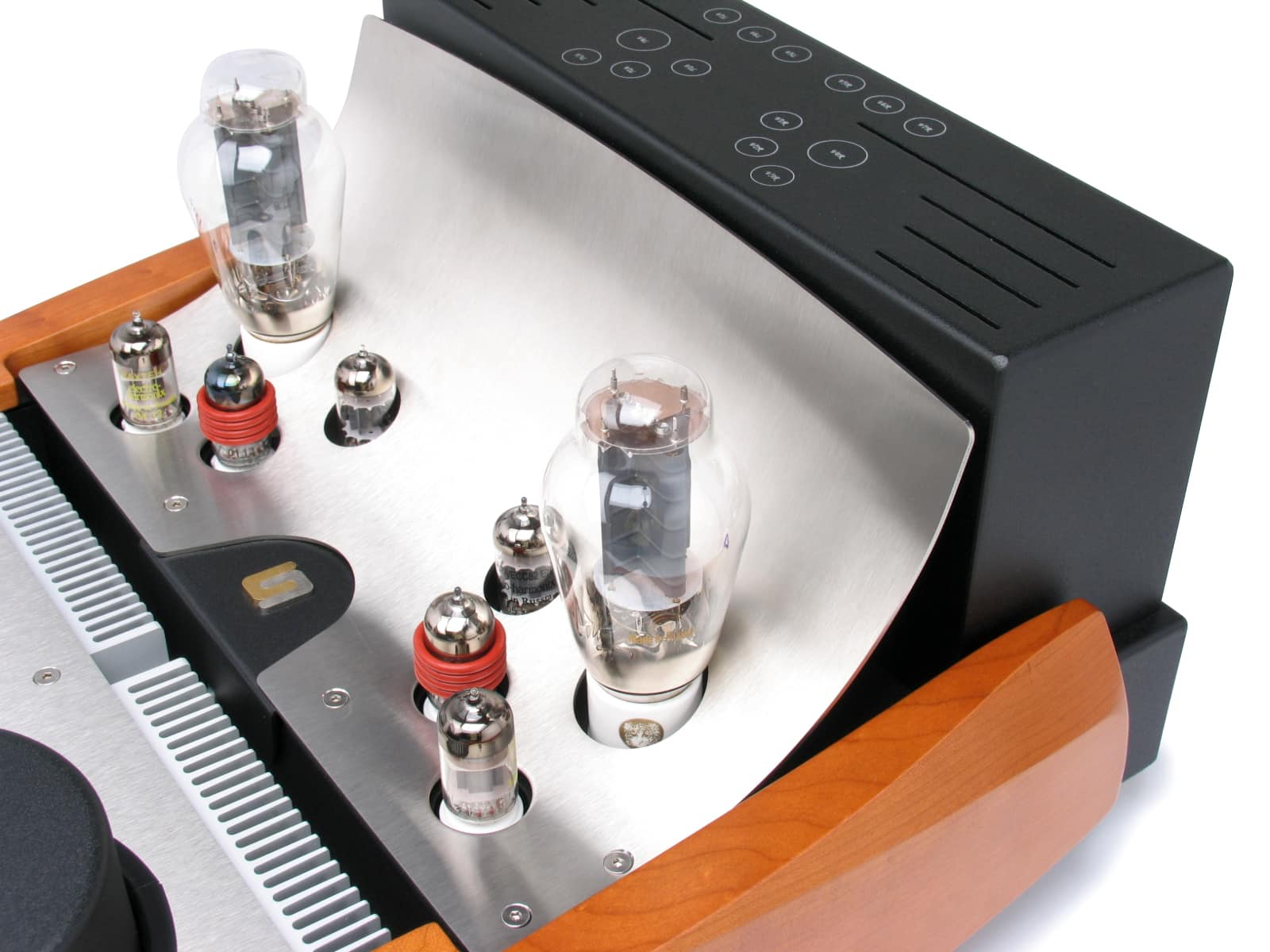

Șasiul este fabricat din metal gros pentru a oferi robustețe și soliditate mecanică. Părțile externe, din oțel inoxidabil și lemn, definesc aspectul preamplificatorului Reference și se potrivesc vizual cu monoblocurile de putere din aceeași serie. Dar aceasta nu este doar o chestiune de aspect. Capacul șasiului folosește un ecran din oțel inoxidabil, un material nemagnetic cu conductivitate termică scăzută, care asigură căldura de la 300B nu va afecta circuitele situate dedesubt, cu un beneficiu clar pentru stabilitatea, calitatea sunetului și fiabilitatea pe termen lung a întregului preamplificator. Părțile din lemn masiv ajută la limitarea vibrațiilor din interiorul șasiului, din nou cu avantajul unei microfonii mult reduse a etajelor de intrare delicate.

După cum se va aprecia, acest proiect a făcut obiectul grijii și atenției deosebite, care au fost întotdeauna semnul distinctiv al acestei celebre companii italiene. Rezultatul final este un produs demn de cea mai bună tradiție Unison Research și o nouă piatră de hotar în povestea amplificării audio.
