Amplificator Casti Fiio Class A

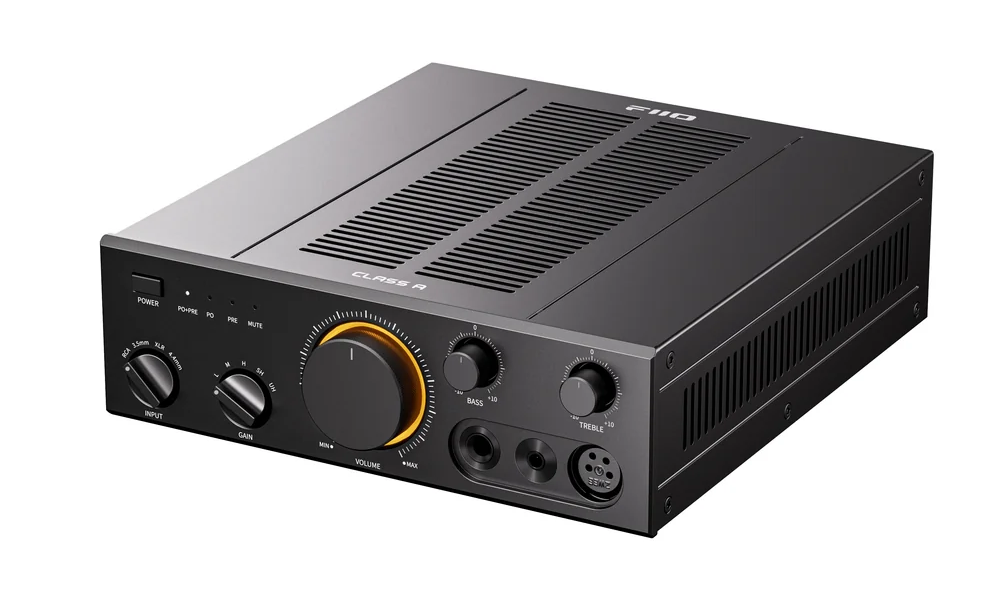

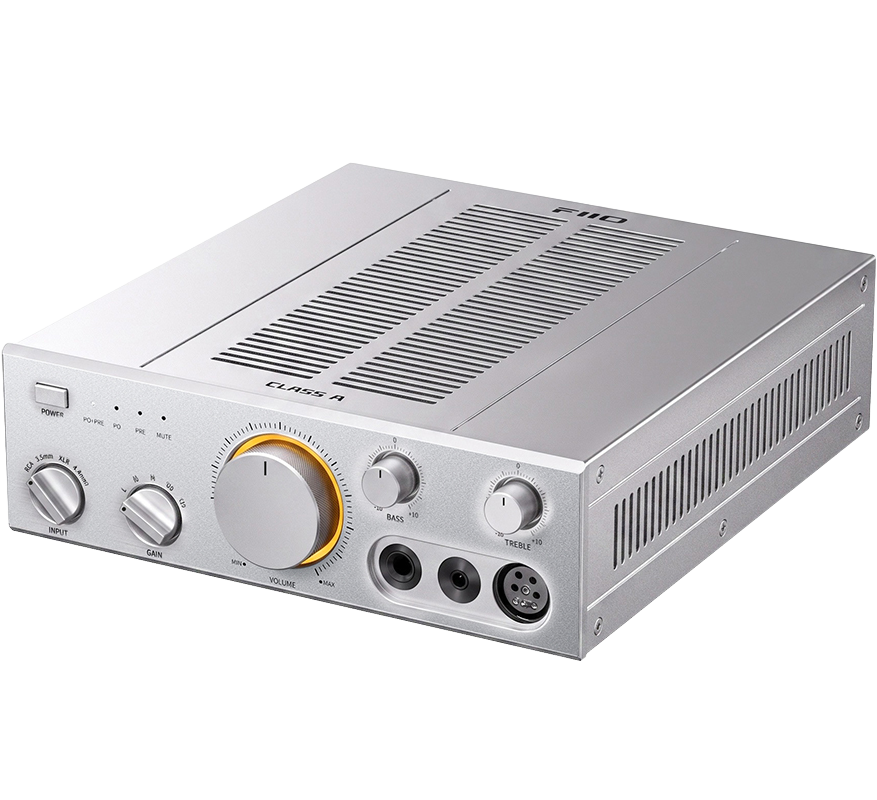

FiiO CLASS A este un amplificator desktop pentru casti si preamplificator complet discret, in Clasa A, construit pe o arhitectura diferentiala complet balansata. Combina o putere de iesire balansata de pana la 4.000 mW + 4.000 mW la 32Ω cu cinci niveluri de gain, reglaje independente pentru bas si inalte, conectivitate balansata si single‑ended, precum si o sursa de alimentare liniara substantiala construita in jurul unui transformator toroidal custom de 60 W.



Amplificare complet discreta in Clasa A

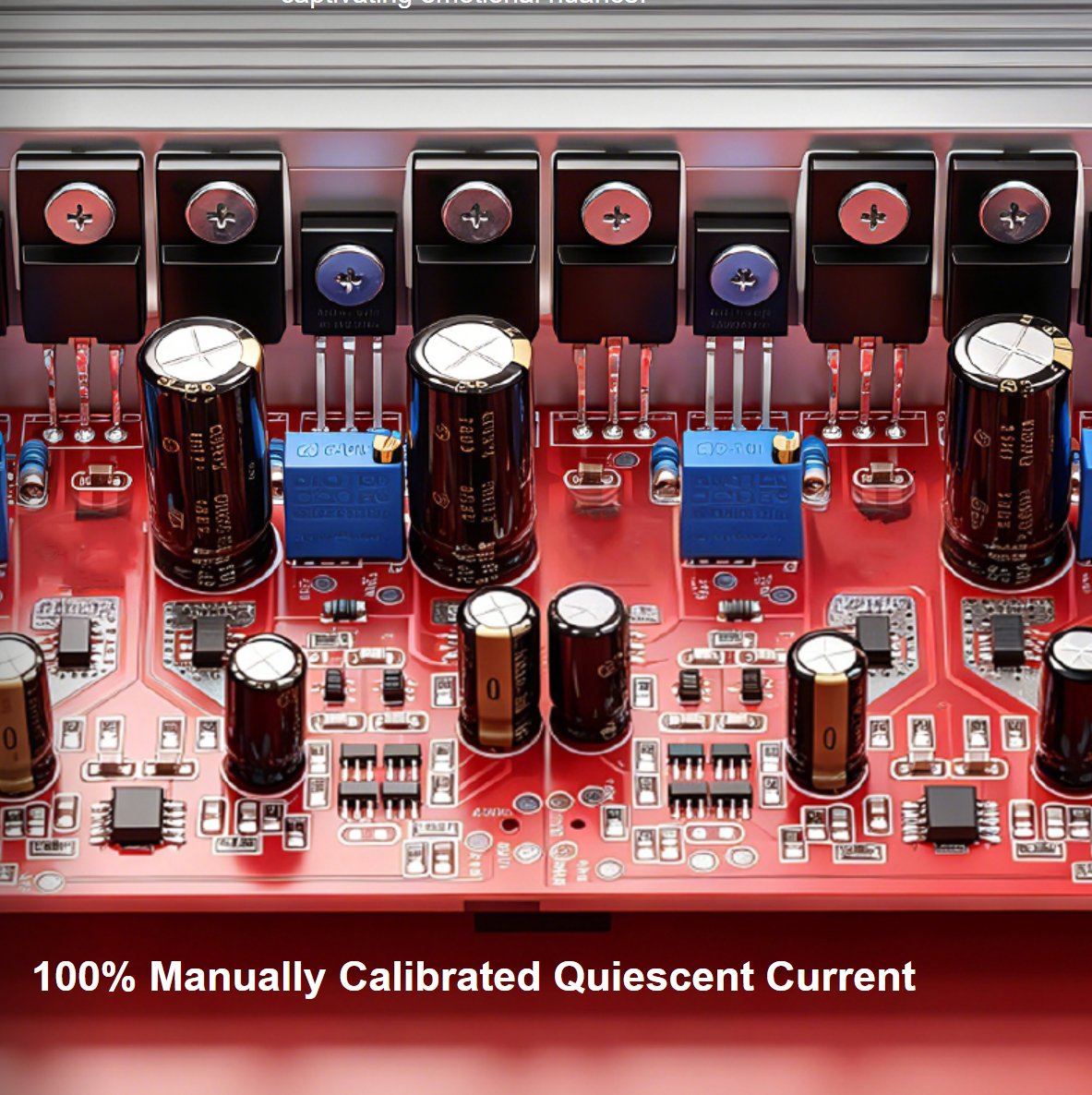

Etajul de amplificare foloseste tranzistori, rezistori si condensatori selectati individual, in locul unui amplificator de putere integrat. FiiO combina perechi de tranzistori duali Toshiba si perechi complementare tranzistori audio Sanken, iar curentul de repaus este calibrat manual. Circuitul este proiectat pentru caracteristici functionare de curent continuu specifice amplificarii in Clasa A, sustinand in acelasi timp un control precis pentru o gama larga de sarcini reprezentate de casti.



Arhitectura complet balansata, de mare putere

Un circuit diferential complet balansat ofera cai separate de semnal, pozitive si negative, pentru fiecare canal. CLASS A livreaza pana la 4.000 mW + 4.000 mW in 32Ω prin iesirea sa balansata pentru casti, oferind o capacitate substantiala de amplificare pentru castile over‑ear exigente. Un circuit DC integrat monitorizeaza si corecteaza continuu offsetul DC de la iesire, contribuind la mentinerea unei functionari stabile si la protejarea castilor conectate.

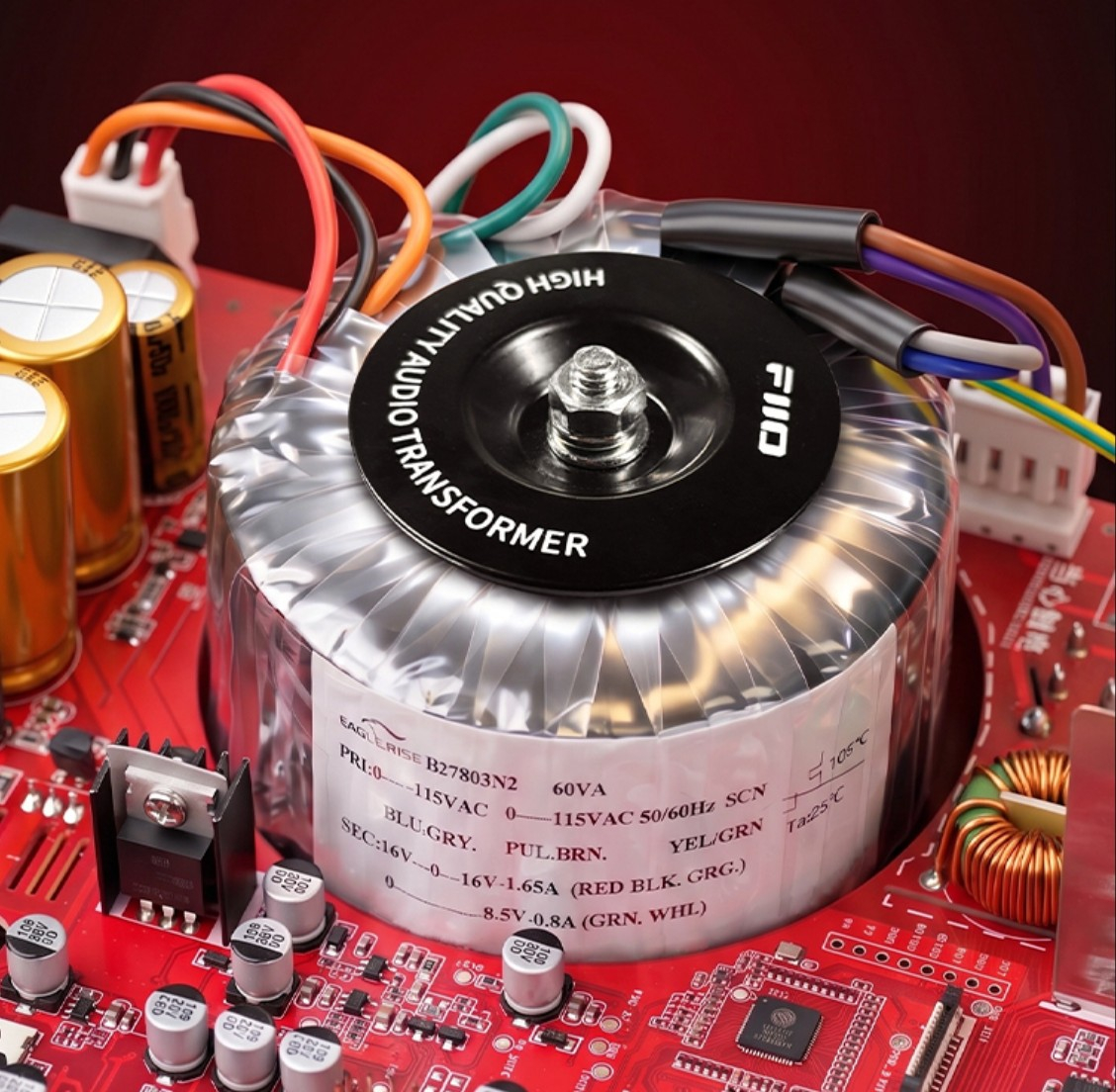

Sursa este construita in jurul unui transformator toroidal custom de 60 W, cu alimentare duala stabilizata, proiectata pentru cerintele ridicate de curent de repaus ale circuitului in Clasa A. Transformatorul foloseste un miez realizat din banda continua de otel cu siliciu, bobinaje din cupru, ecranare magnetica si un intrerupator termic resetabil. Un rezervor de condensatori de 20.000 μF, echipat cu condensatori audio Nichicon, furnizeaza energia necesara pentru cerintele tranzitorii si contribuie la reducerea fluctuatiilor reziduale ale sursei de alimentare.



Cinci niveluri de gain, control tonal si conectivitate versatila

Cele cinci setari de gain selectabile — Low, Medium, High, Super High si Ultra High — ofera o gama extinsa de ajustare pentru casti cu sensibilitati si impedante diferite. Reglajele independente pentru bas si inalte permit ajustari de ±10 dB, oferind posibilitatea adaptarii echilibrului frecventelor joase si inalte fara schimbarea componentelor sursa.

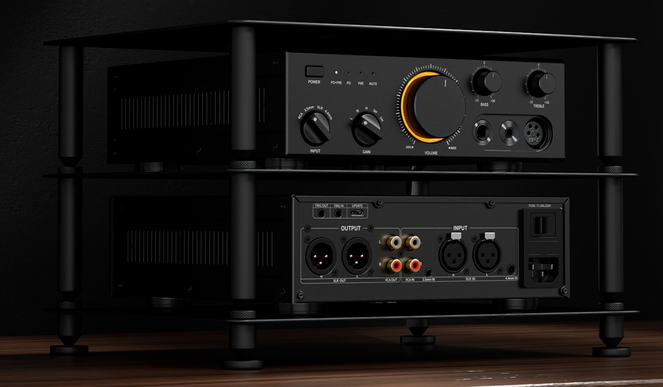

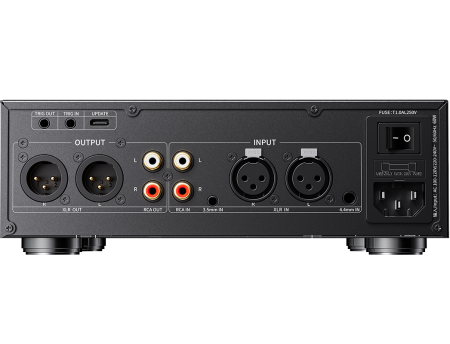

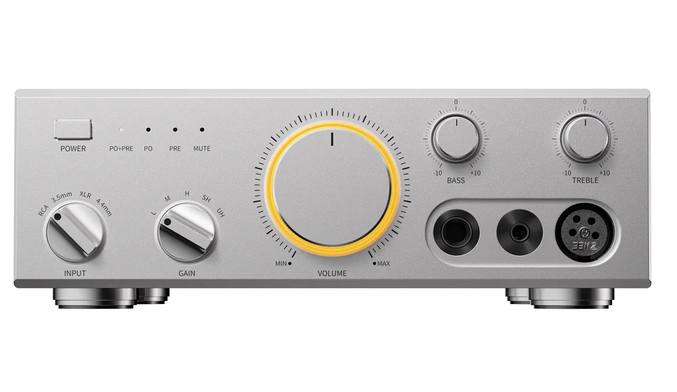

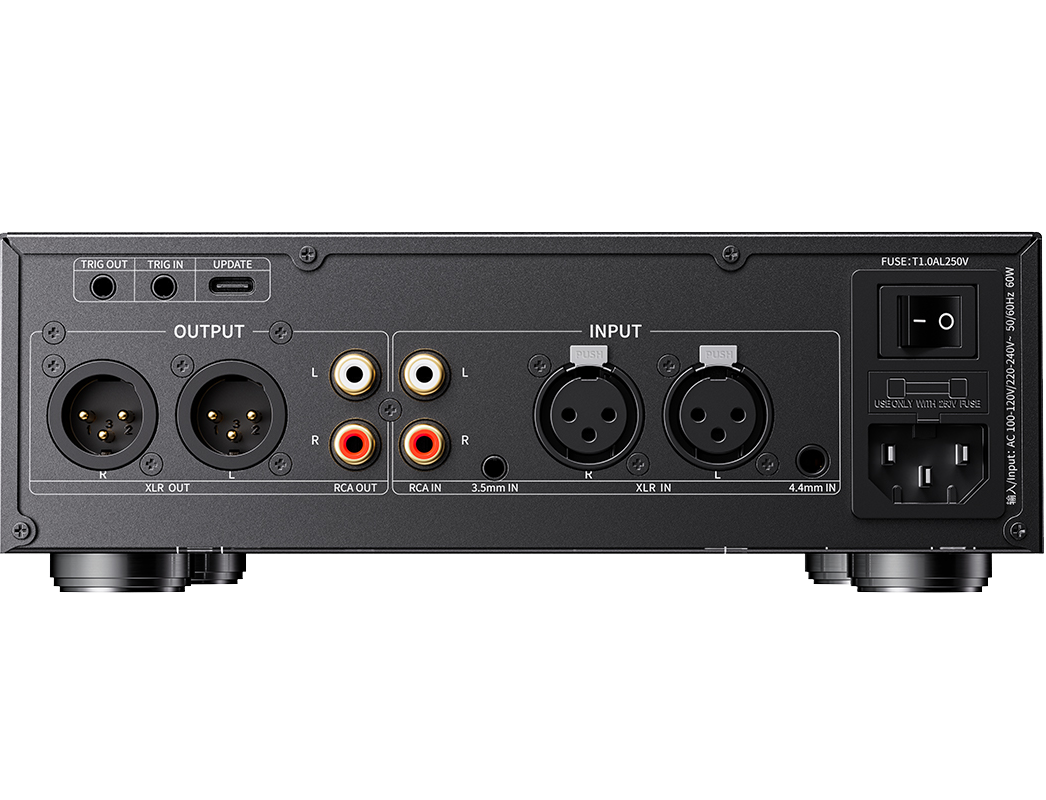

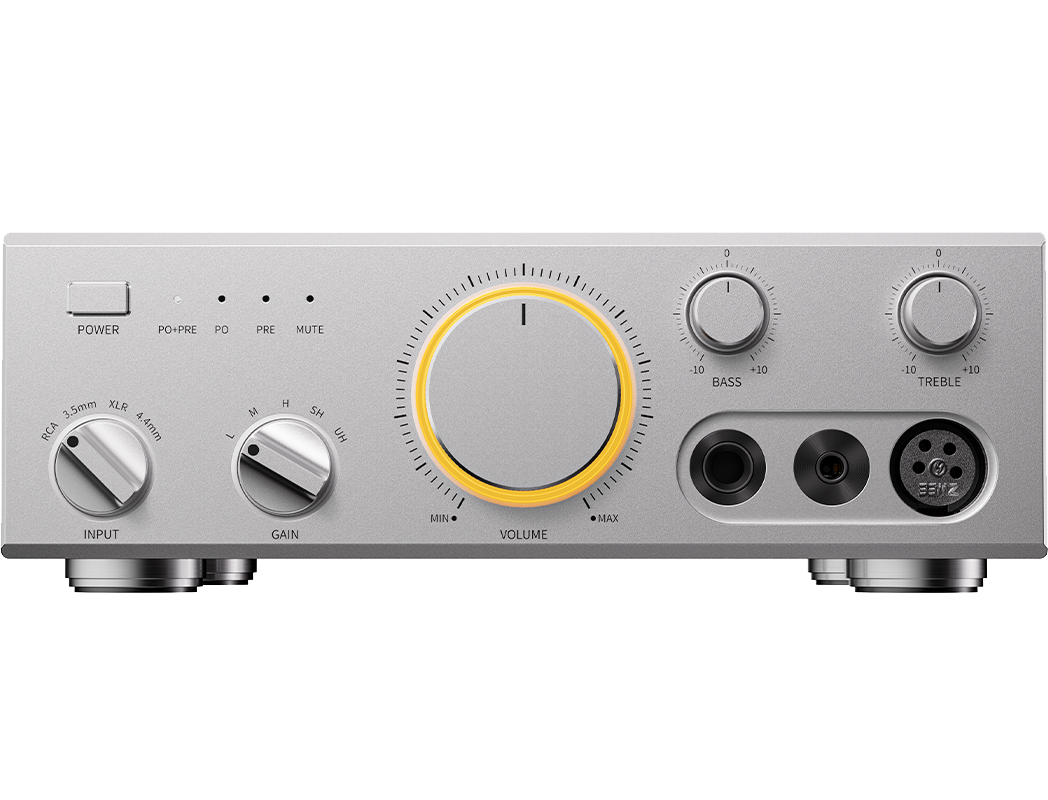

Cele trei iesiri frontale pentru casti acopera conexiuni single‑ended de 6.35 mm, balansate de 4.4 mm si balansate XLR cu 4 pini. Intrarile analogice includ conexiuni single‑ended de 3.5 mm, RCA, balansate de 4.4 mm si XLR balansate. Iesirile line RCA si XLR permit utilizarea modelului CLASS A ca preamplificator pentru amplificatoare de putere.



Integrare in sisteme desktop si protectie pe termen lung

Intrarile si iesirile trigger de 12V permit componentelor compatibile sa coordoneze controlul alimentarii la nivelul intregului sistem audio desktop. Indicatorii de pe panoul frontal afiseaza modul de iesire si starea functiei mute. Controlul de volum iluminat permite activarea functiei mute, selectarea iesirii si configurarea comportamentului indicatorului luminos direct din butonul de control.

Multiple circuite de protectie monitorizeaza permanent conditiile de functionare ale amplificatorului. Acestea includ protectie la tensiune continua (DC) la iesire, protectie la supracurent pe alimentare, protectie termica pentru amplificatorul de casti, protectie la supratensiune, detectarea suprasarcinii la iesire si protectie termica pentru transformator.
