Clasa de amplificatoare transcendenta

În anii trecuți de la lansarea originală a amplificatorului de putere Mola Mola Kaluga, am lucrat la îmbunătățirea în continuare a tehnologiei noastre de clasă D. Cu Mola Mola Ossetra am făcut un alt pas semnificativ în tehnologia noastră proprie de amplificare, Mola Mola Trajectum.
Designul amplificatorului Mola Mola Ossetra a pornit de la zero, reproiectând fiecare aspect al amplificatorului și extinzându-i capacitățile dincolo de cele mai înalte așteptări.
În ceea ce privește sursa de alimentare, pe lângă o reducere semnificativă a zgomotului, am îmbunătățit atât puterea de ieșire dinamică, cât și cea continuă. Combinată cu capacitățile de curent mult crescute ale etajului de ieșire al amplificatorului, acest amplificator poate alimenta practic orice sarcină.

Pentru Ossetra, am proiectat etaje de amplificare discrete de clasă „A” complet noi, care creează cea mai mare parte a câștigului necesar în acest design de amplificator cu feedback ridicat. Aceste etaje de amplificare sunt proiectate să aibă o lățime de bandă mare în buclă deschisă, adaptate individual sarcinilor lor specifice în filtrul de buclă. Cu aceste noi etaje de amplificare, am reușit să modificăm structura câștigului întregului amplificator fără efecte negative. Astfel, ne permite să optimizăm performanța la zgomot și distorsiune a întregului sistem. Cantitatea de feedback rezultată în jurul etajului de putere este locul unde se află adevărata diferență.

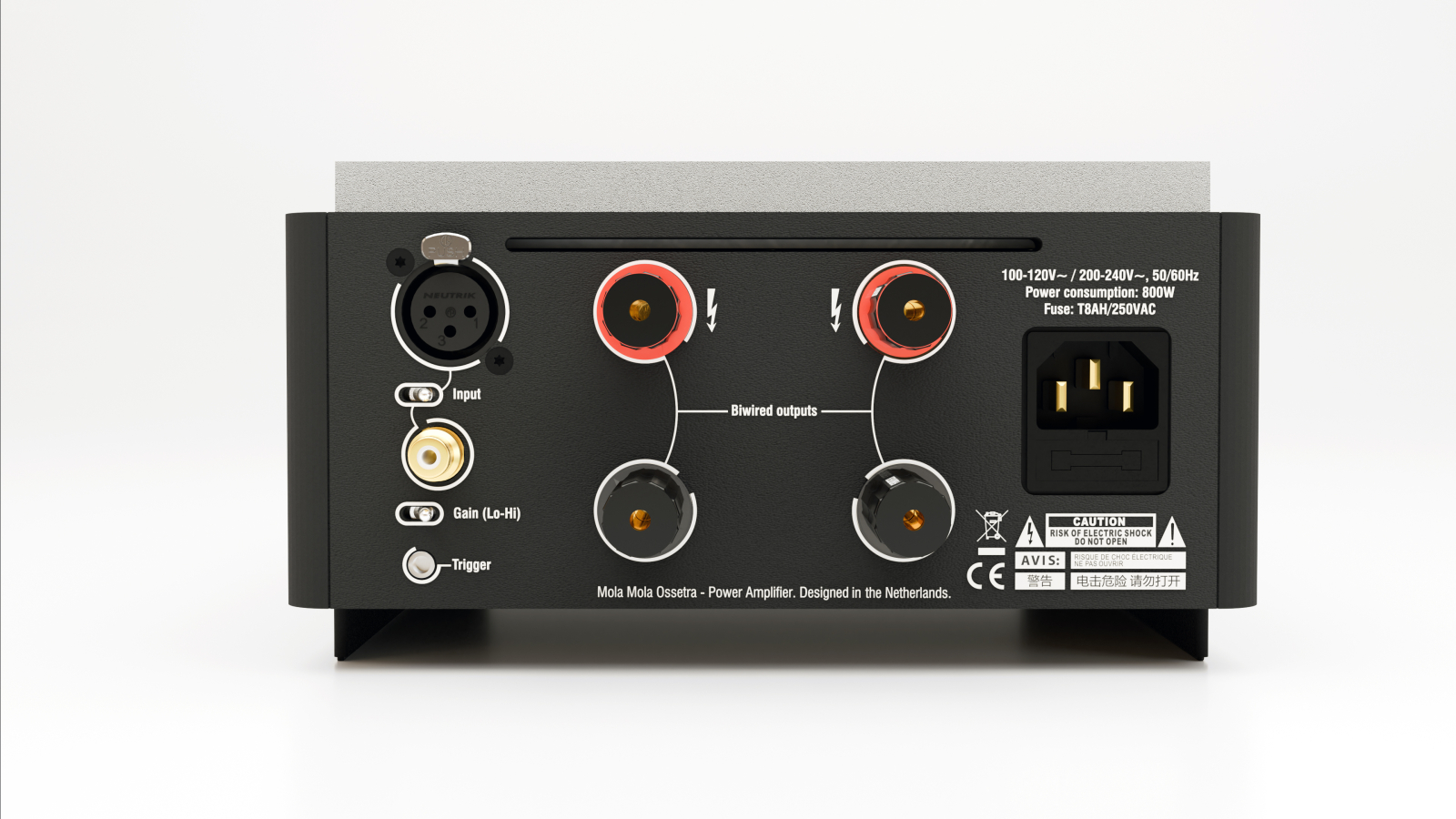

Mola Mola Ossetra este un amplificator de putere cu punte completă, ieșirea în punte completă făcând designul amplificatorului complet echilibrat de la intrare la ieșire.

Pentru Mola Mola Ossetra, am proiectat etaje de amplificare discrete de clasă A complet noi. Utilizarea acestor noi etaje de amplificare ne-a permis să revizuim structura de amplificare a întregului amplificator. Acest lucru are ca rezultat o performanță exemplară a zgomotului și a distorsiunii pentru întregul sistem.
Lățimea de bandă a amplificatorului de peste 100kHz menține răspunsul în frecvență absolut plat în banda audio. Dependența minimă de sarcină stabilește o consistență absolută, indiferent de sarcina difuzorului.
Distorsiunea etapei de intrare este sub pragul nostru actual de măsurare, la aproximativ -150dB (~0,000003%), asigurând o performanță impecabilă a etapei de putere.

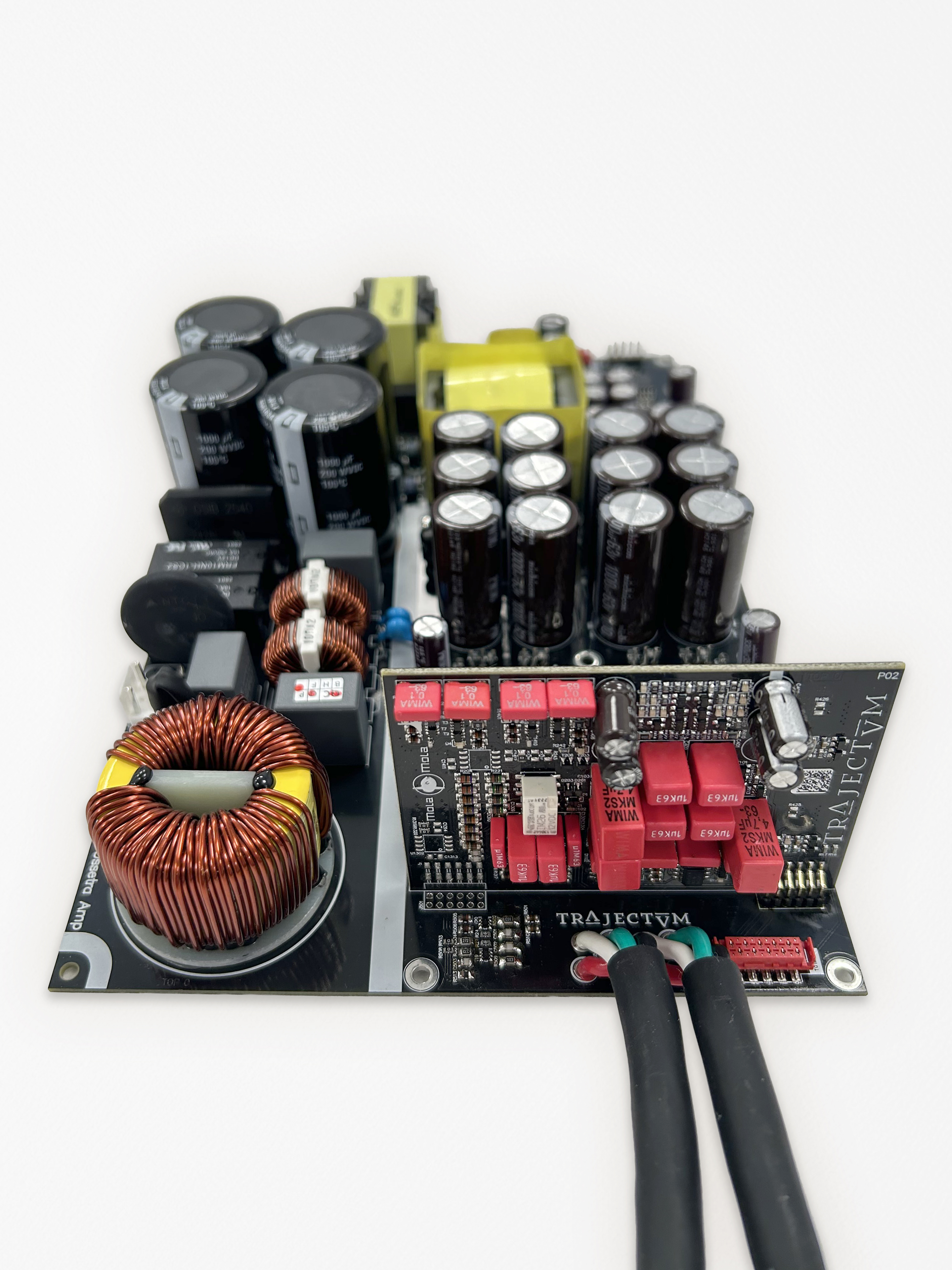

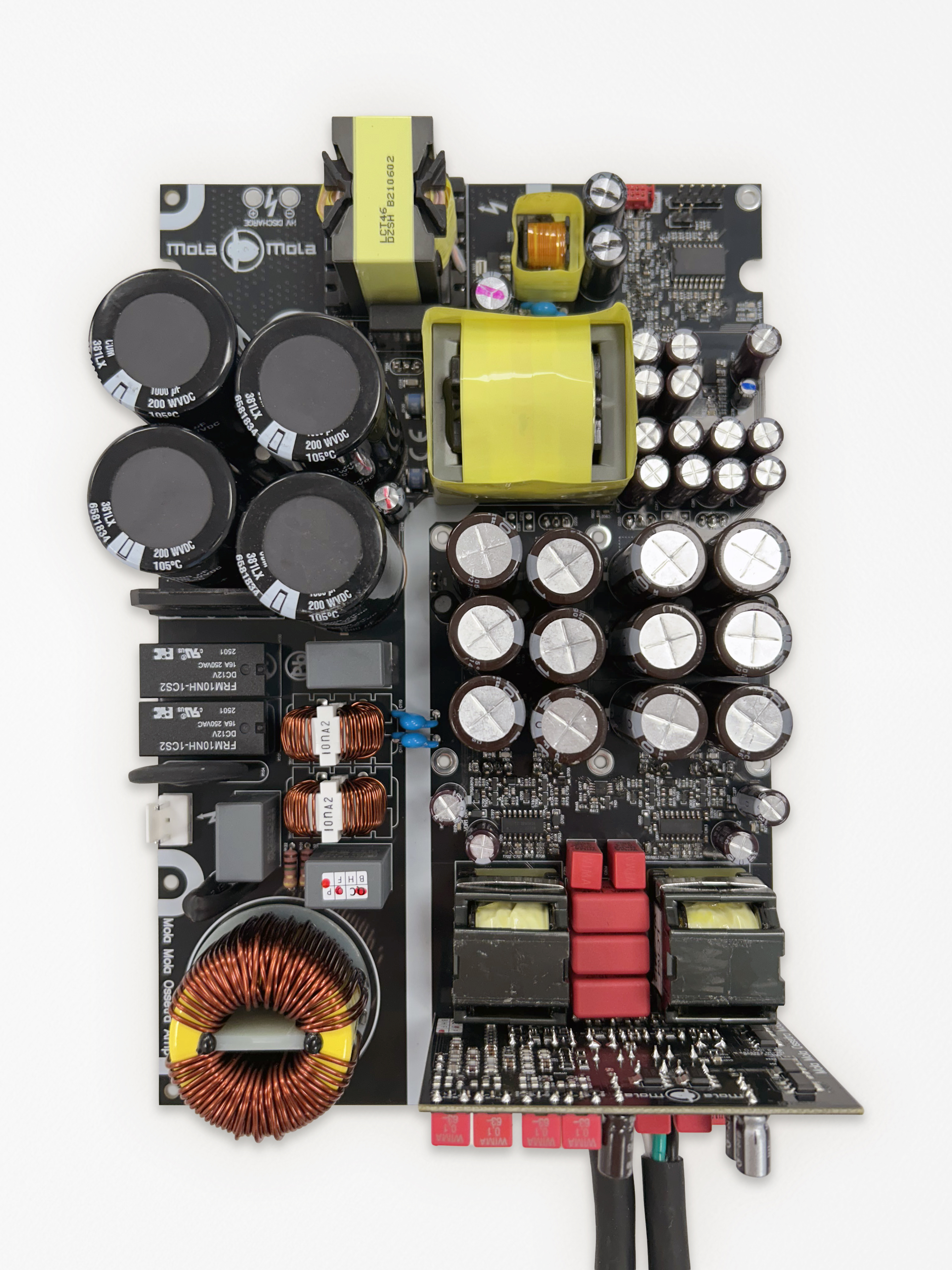

Sursă de alimentare

Respectarea reglementărilor EMI este, desigur, obligatorie pentru echipamentele electronice. Pentru produsele cu aspirații de înaltă performanță, îndeplinirea acestor reglementări este departe de a fi suficientă. Am stabilit limite mult mai stricte! Cu noua sursă de alimentare, acest lucru a primit și mai multă atenție, ceea ce ne-a permis să facem un alt pas. Pe lângă o reducere semnificativă a zgomotului, am reușit să îmbunătățim atât puterea de ieșire dinamică, cât și cea continuă. Combinată cu capacitățile de curent mult crescute ale etajului de ieșire al amplificatorului, acest amplificator poate alimenta practic orice sarcină. Direct legată de comportamentul sursei de alimentare principale este alegerea de a opta pentru un design de amplificator de putere în punte completă. Un amplificator în punte completă este o sarcină mai prietenoasă și mai ușoară pentru sursa de alimentare, eliberând-o de unele sarcini secundare și făcând designul mai puțin complex. Ieșirea în punte completă face acum, în esență, ca designul amplificatorului să fie complet echilibrat de la intrare la ieșire.



Modulator și sistem de feedback

Pentru Ossetra, am proiectat etaje de amplificare discrete de clasă „A” complet noi, care creează cea mai mare parte a câștigului necesar în acest design de amplificator cu feedback ridicat. Aceste etaje de amplificare sunt proiectate să aibă o lățime de bandă mare în buclă deschisă, adaptată individual sarcinilor lor specifice în filtrul de buclă. Cu aceste noi etaje de amplificare, am reușit să modificăm structura câștigului întregului amplificator fără efecte negative. Astfel, ne-a permis să optimizăm performanța la zgomot și distorsiune a întregului sistem. Cantitatea de feedback rezultată în jurul etajului de putere este locul unde se află adevărata diferență.

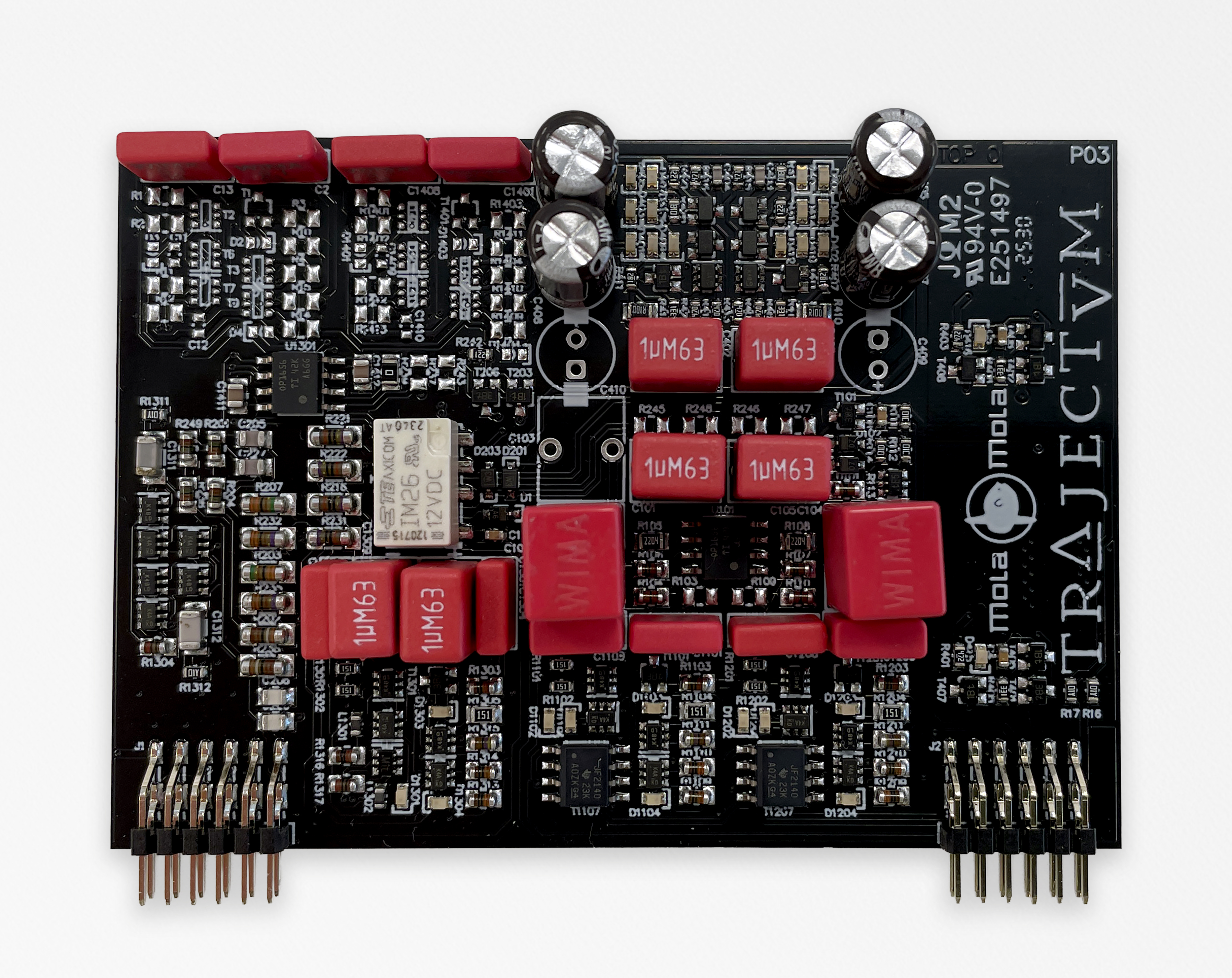

Etaj de intrare

Pentru etajul de intrare am conceput și o nouă amplificare discretă de clasă „A”. Etajele de amplificare au unele caracteristici de bază comune cu etajele de amplificare situate mai sus pe calea semnalului, dar un etaj de intrare are cerințe suplimentare. Principalele sarcini ale acestui etaj de intrare sunt crearea unei intrări de înaltă impedanță pentru sursă sau preamplificator, adăugarea de amplificare și asigurarea că nu intră curent continuu sau alt zgomot fără legătură cu semnalul în etajul de putere.



Control

Etajele noastre de intrare sunt cuplate în curent continuu, ceea ce înseamnă că nu există condensatoare pe calea semnalului care pot degrada sunetul. În noul etaj de intrare, am ales o tehnică similară cu cea utilizată în preamplificatorul nostru Makua. Aici, offset-urile minore de curent continuu sunt corectate, iar la niveluri mai ridicate, un condensator este plasat pe calea semnalului. Acest lucru asigură compatibilitatea cu produse terțe care ar putea să nu gestioneze corect acest lucru în amonte. În acest etaj de intrare se utilizează și noi regulatoare de tensiune shunt. Aceste regulatoare shunt duc respingerea zgomotului și impedanța de ieșire la un nou nivel, fără a fi nevoie de cascadarea mai multor regulatoare. Regulatoarele shunt trag curent constant de la sursa de alimentare, acest curent putând merge direct la sarcină atunci când este nevoie sau disipându-se în shunt atunci când sarcina nu are nevoie de el. Cu șuntul amplasat aproape de sarcină, acest lucru menține toți curenții de curent alternativ locali. Designul cu lățime de bandă largă asigură că comportamentul regulatorului este constant pe întreaga bandă audio, asigurându-se că adaugă cât mai puține caracteristici proprii.
